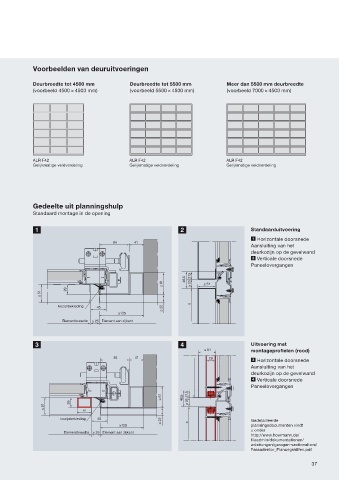

Page 37 - HORMANN ROLDEUREN / ROLHEKKEN
P. 37
Voorbeelden van deuruitvoeringen
Deurbreedte tot 4500 mm Deurbreedte tot 5500 mm Meer dan 5500 mm deurbreedte
(voorbeeld 4500 × 4500 mm) (voorbeeld 5500 × 4500 mm) (voorbeeld 7000 × 4500 mm)
ALR F42 ALR F42 ALR F42
Gelijkmatige veldverdeling Gelijkmatige veldverdeling Gelijkmatige veldverdeling
Gedeelte uit planningshulp
Standaard montage in de opening
Standaarduitvoering
Horizontale doorsnede
84 41
Aansluiting van het
deurkozijn op de gevelwand
Verticale doorsnede
Paneelovergangen
21 ,5
46,5
≤ 61 ≥ 25 ≤ 51
29
≤ 51
x
kozijnbekleding 45 ≤ 22
≥125
Elementbreedte ≥ 25 Element aan zijkant
Uitvoering met
≤ 51 montageprofielen (rood)
84 41 29
Horizontale doorsnede
Aansluiting van het
deurkozijn op de gevelwand
Verticale doorsnede
Paneelovergangen
≤ 61 46,5 21,5
29 ≥ 25
≤ 51
kozijnbekleding 45 ≤ 22 Gedetailleerde
≥125 x planningsdocumenten vindt
u onder
Elementbreedte ≥ 25 Element aan zijkant
http://www.hoermann.de/
fileadmin/dokumentationen/
anleitungen/garagen-sectionaltore/
Fassadentor_Planungshilfen.pdf
37
