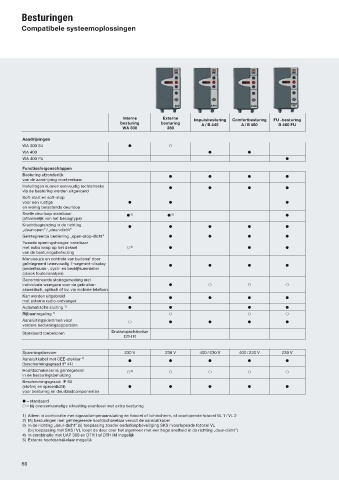

Page 66 - HORMANN ROLDEUREN / ROLHEKKEN

Besturingen

Compatibele systeemoplossingen

Interne Externe Impulsbesturing Comfortbesturing FU -besturing
besturing besturing
A / B 445 A / B 460 B 460 FU
WA 300 360
Aandrijvingen
WA 300 S4 ● ○
WA 400 ● ●
WA 400 FU ●

Functies/eigenschappen
Besturing afzonderlijk
● ● ● ●
van de aandrijving monteerbaar
Instellingen kunnen eenvoudig rechtstreeks ● ● ● ●
via de besturing worden uitgevoerd
Soft-start en soft-stop
voor een rustige ● ● ●
en weinig belastende deurloop
Snelle deurloop instelbaar
● 3) ● 3) ●
(afhankelijk van het beslagtype)
Krachtbegrenzing in de richting ● ● ● ● ●
„deur-open” / „deur-dicht”
Geïntegreerde bediening „open-stop-dicht” ● ● ● ●
Tweede openingshoogte instelbaar
met extra knop op het deksel ○ 4) ● ● ●
van de besturingsbehuizing
Menukeuze en controle van buitenaf door
geïntegreerd tweevoudig 7-segment-display ● ● ● ●
(onderhouds-, cycli- en bedrijfsurenteller
alsook foutenanalyse)
Gecombineerde storingsmelding met
individuele weergave voor de gebruiker: ● ○ ○ ○
akoestisch, optisch of bv. via mobiele telefoon
Kan worden uitgebreid ● ● ● ● ●
met externe radio-ontvanger
Automatische sluiting 1) ● ● ● ●
Rijbaanregeling 1) ○ ○ ○
Aansluitingsklemmen voor
○ ● ● ● ●
verdere bedieningsapparaten
Drukknopschakelaar
Standaard toebehoren
DTH R
Spanningstoevoer 230 V 230 V 400 / 230 V 400 / 230 V 230 V
Aansluitkabel met CEE-stekker 2)
● ● ● ● ●
(beschermingsgraad IP 44)
Hoofdschakelaar is geïntegreerd
○ 5) ○ ○ ○ ○
in de besturingsbehuizing
Beschermingsgraad: IP 65
(stofvrij en sproeidicht) ● ● ● ● ●
voor besturing en deurbladcomponenten
● = standaard
○ = bij overeenkomstige uitrusting eventueel met extra besturing
1) Alleen in combinatie met signaallampenaansluiting en fotocel of lichtscherm, of voorlopende fotocel VL 1 / VL 2

2) Bij besturingen met geïntegreerde hoofdschakelaar vervalt de aansluitkabel
3) In de richting „deur-dicht” bij toepassing zonder onderloopbeveiliging SKS / voorlopende fotocel VL

(bij toepassing met SKS / VL loopt de deur over het algemeen met een hoge snelheid in de richting „deur-dicht”)
4) In combinatie met UAP 300 en DTH I of DTH IM mogelijk

5) Externe hoofdschakelaar mogelijk
66
