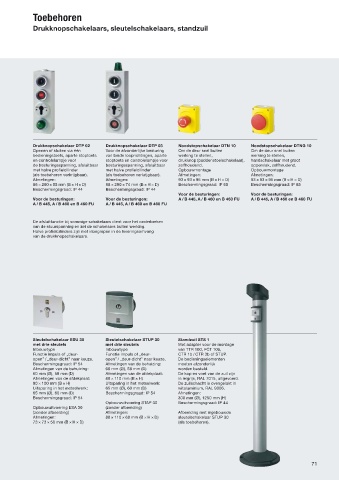

Page 71 - HORMANN ROLDEUREN / ROLHEKKEN

Toebehoren

Drukknopschakelaars, sleutelschakelaars, standzuil

Drukknopschakelaar DTP 02 Drukknopschakelaar DTP 03 Noodstopschakelaar DTN 10 Noodstopschakelaar DTNG 10
Openen of sluiten via één Voor de afzonderlijke besturing Om de deur snel buiten Om de deur snel buiten
bedieningstoets, aparte stoptoets van beide looprichtingen, aparte werking te stellen, werking te stellen,
en controlelampje voor stoptoets en controlelampje voor drukknop (paddenstoelschakelaar), handschakelaar met groot
de besturingsspanning, afsluitbaar besturingsspanning, afsluitbaar zelfhoudend. oppervlak, zelfhoudend.
met halve profielcilinder met halve profielcilinder Opbouwmontage Opbouwmontage
(als toebehoren verkrijgbaar). (als toebehoren verkrijgbaar). Afmetingen: Afmetingen:
Afmetingen: Afmetingen: 93 × 93 × 95 mm (B × H × D) 93 × 93 × 95 mm (B × H × D)
86 × 260 × 85 mm (B × H × D) 68 × 290 × 74 mm (B × H × D) Beschermingsgraad: IP 65 Beschermingsgraad: IP 65
Beschermingsgraad: IP 44 Beschermingsgraad: IP 44
Voor de besturingen: Voor de besturingen:
Voor de besturingen: Voor de besturingen: A / B 445, A / B 460 en B 460 FU A / B 445, A / B 460 en B 460 FU
A / B 445, A / B 460 en B 460 FU A / B 445, A / B 460 en B 460 FU

De afsluitfunctie bij sommige schakelaars dient voor het onderbreken
van de stuurspanning en zet de schakelaars buiten werking.
Halve profielcilinders zijn niet inbegrepen in de leveringsomvang
van de drukknopschakelaars.

Sleutelschakelaar ESU 30 Sleutelschakelaar STUP 30 Standzuil STS 1
met drie sleutels met drie sleutels Met adapter voor de montage
Inbouwtype Inbouwtype van TTR 100, FCT 10b,
Functie impuls of „deur- Functie impuls of „deur- CTR 1b / CTR 3b of STUP.
open” / „deur-dicht” naar keuze. open” / „deur-dicht” naar keuze. De bedieningselementen
Beschermingsgraad: IP 54 Afmetingen van de behuizing: moeten afzonderlijk
Afmetingen van de behuizing: 60 mm (Ø), 58 mm (D) worden besteld.
60 mm (Ø), 58 mm (D) Afmetingen van de afdekplaat: De kop en voet van de zuil zijn
Afmetingen van de afdekplaat: 80 × 110 mm (B × H) in leigrijs, RAL 7015, uitgevoerd.
90 × 100 mm (B × H) Uitsparing in het metselwerk: De zuilschacht is ovengelakt in
Uitsparing in het metselwerk: 65 mm (Ø), 60 mm (D) witaluminium, RAL 9006.
65 mm (Ø), 60 mm (D) Beschermingsgraad: IP 54 Afmetingen:
Beschermingsgraad: IP 54 300 mm (Ø), 1250 mm (H)
Opbouwuitvoering STAP 30 Beschermingsgraad: IP 44
Opbouwuitvoering ESA 30 (zonder afbeelding)
(zonder afbeelding) Afmetingen: Afbeelding met ingebouwde
Afmetingen: 80 × 110 × 68 mm (B × H × D) sleutelschakelaar STUP 30
73 × 73 × 50 mm (B × H × D) (als toebehoren).

71
