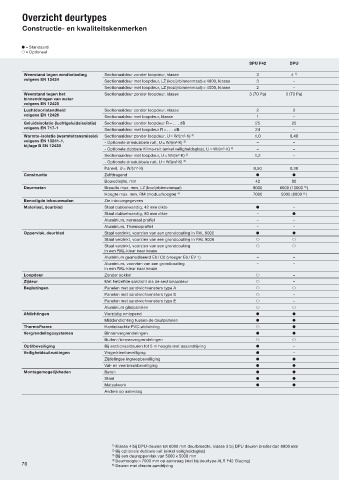

Page 76 - HORMANN ROLDEUREN / ROLHEKKEN

Overzicht deurtypes

Constructie- en kwaliteitskenmerken

● = Standaard
○ = Optioneel

SPU F42 DPU
Weerstand tegen windbelasting Sectionaaldeur zonder loopdeur, klasse 3 4 1)
volgens EN 12424
Sectionaaldeur met loopdeur, LZ (kozijnbinnenmaat) ≤ 4000, klasse 3 –
Sectionaaldeur met loopdeur, LZ (kozijnbinnenmaat) > 4000, klasse 2 –
Weerstand tegen het Sectionaaldeur zonder loopdeur, klasse 3 (70 Pa) 3 (70 Pa)
binnendringen van water
volgens EN 12425
Luchtdoorlatendheid Sectionaaldeur zonder loopdeur, klasse 2 3
volgens EN 12426
Sectionaaldeur met loopdeur, klasse 1 –
Geluidsisolatie (luchtgeluidsisolatie) Sectionaaldeur zonder loopdeur R = . . . dB 25 25
volgens EN 717-1
Sectionaaldeur met loopdeur R = . . . dB 24 –
Warmte-isolatie (warmtetransmissie) Sectionaaldeur zonder loopdeur, U = W/ (m²·K) 3) 1,0 0,48
volgens EN 13241-1, - Optionele driedubbele ruit, U = W/ (m²·K) 3) – –
bijlage B EN 12428
- Optionele dubbele Klima-ruit (enkel veiligheidsglas), U = W/ (m²·K) 3) – –
Sectionaaldeur met loopdeur, U = W/ (m²·K) 3) 1,2 –
- Optionele driedubbele ruit, U = W/ (m²·K) 3)
Paneel, U = W/ (m²·K) 0,50 0,30
Constructie Zelfdragend ● ●
Bouwdiepte, mm 42 80
5)
Deurmaten Breedte max. mm, LZ (kozijnbinnenmaat) 8000 6000 (10000 )
5)
Hoogte max. mm, RM (moduulhoogte) 4) 7000 5000 (8000 )
Benodigde inbouwmaten Zie inbouwgegevens
Materiaal, deurblad Staal dubbelwandig, 42 mm dikte ● –
Staal dubbelwandig, 80 mm dikte – ●
Aluminium, normaal profiel – –
Aluminium, Thermoprofiel – –
Oppervlak, deurblad Staal verzinkt, voorzien van een grondcoating in RAL 9002 ● ●
Staal verzinkt, voorzien van een grondcoating in RAL 9006 ○ ○
Staal verzinkt, voorzien van een grondcoating ○ ○
in een RAL-kleur naar keuze
Aluminium geanodiseerd E6 / C0 (vroeger E6 / EV 1) – –
Aluminium, voorzien van een grondcoating – –
in een RAL-kleur naar keuze
Loopdeur Zonder sokkel ○ –
Zijdeur Met hetzelfde aanzicht als de sectionaaldeur ○ –
Beglazingen Panelen met sandwichvensters type A ○ ○
Panelen met sandwichvensters type D ○ –
Panelen met sandwichvensters type E ○ –
Aluminium glaspanelen ○ ○
Afdichtingen Vierzijdig omlopend ● ●
Middendichting tussen de deurpanelen ● ●
ThermoFrame Harde/zachte PVC-afdichting ○ ●
Vergrendelingssystemen Binnenvergrendelingen ● ●
Buiten-/binnenvergrendelingen ○ ○
Optilbeveiliging Bij sectionaaldeuren tot 5 m hoogte met asaandrijving ● –
Veiligheidsuitrustingen Vingerklembeveiliging ● –
Zijdelingse ingreepbeveiliging ● ●
Val- en veerbreukbeveiliging ● ●
Montagemogelijkheden Beton ● ●
Staal ● ●
Metselwerk ● ●
Andere op aanvraag

1) Klasse 4 bij DPU-deuren tot 8000 mm deurbreedte, klasse 3 bij DPU deuren breder dan 8000 mm
2)
Bij optionele dubbele ruit (enkel veiligheidsglas)
3) Bij een deuroppervlak van 5000 × 5000 mm
4) Deurhoogte > 7000 mm op aanvraag (niet bij deurtype ALR F42 Glazing)
76 5) Deuren met directe aandrijving
